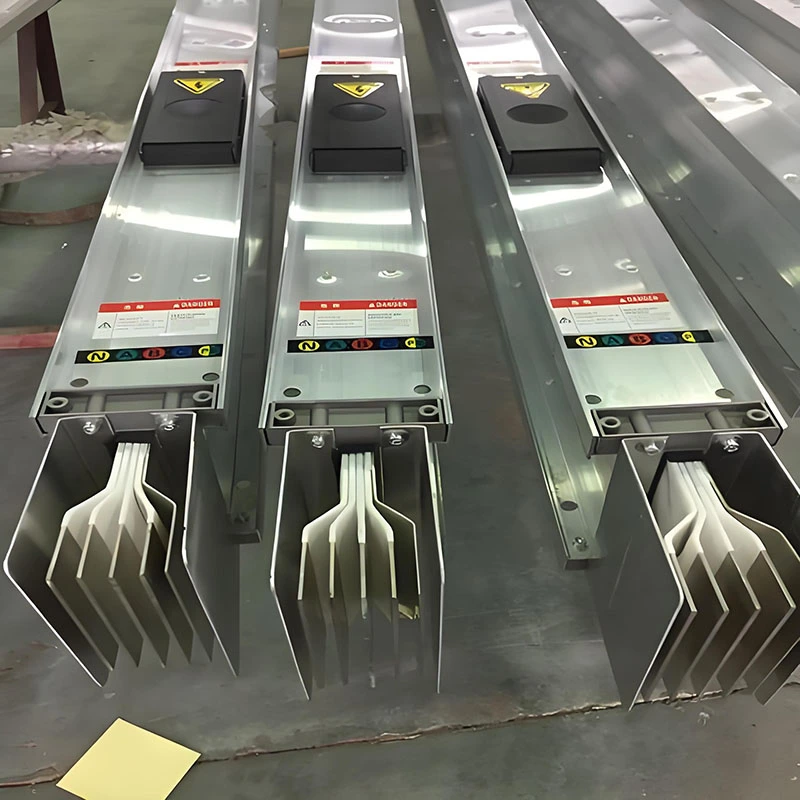

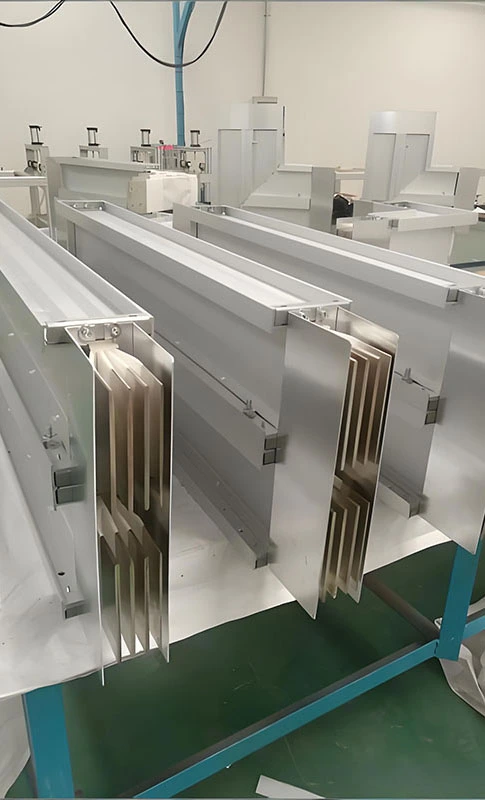

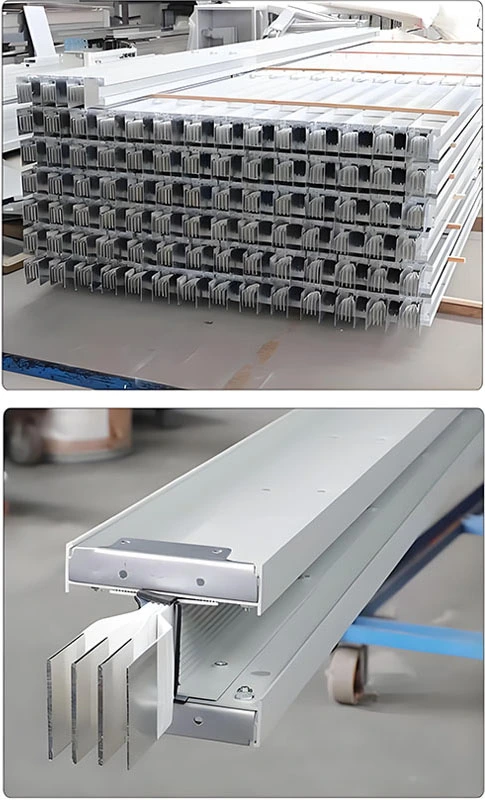

طريق حافلات مغلق منخفض التيار

تغطية دقيقة لتوزيع الطاقة ذات التيار المنخفض

تم تصميم طريق الحافلات المغلق منخفض التيار لتوزيع الطاقة ذات الحمل المنخفض في سيناريو كامل، مع نطاق تيار مقدر يتراوح بين 25 أمبير و400 أمبير. وهو يدعم أنظمة التيار المتردد ثلاثية الطور وأربعة أسلاك أو خمسة أسلاك، مع جهد مقدر يصل إلى 660 فولت وترددات 50 هرتز أو 60 هرتز. كمصنع ومورد محترف في الصين، توفر Fenghua Electric حلولًا مثالية للمرافق التجارية الصغيرة، ودوائر فروع المكاتب، وخزائن التحكم الآلي، ومعدات المختبرات الطبية. يتوفر كلا النوعين المعزولين بالهواء والمعزولين لنقل الطاقة بشكل مرن ومخصص.

الأنواع الأساسية: حلول مزدوجة لتطبيقات متنوعة

1. طريق الحافلات المعزول بالهواء

يتميز هذا النظام بهيكل عازل لفجوة الهواء مع كتل عازلة من الإيبوكسي، ويضمن مقاومة عزل عالية (≥100MΩ) ويتحمل جهد تردد الطاقة 3750 فولت لمدة دقيقة واحدة دون أي عطل. يعزز التصميم تبديد الحرارة، ويحافظ على درجة حرارة الموصل أقل من 60 درجة مئوية وارتفاع العلبة في حدود 30 كلفن. يتكون الغلاف من الفولاذ المدلفن على البارد أو سبائك الألومنيوم والمغنيسيوم مع هيكل مموج معزز لأداء ميكانيكي قوي. تضمن الموصلات النحاسية T2 عالية النقاء (≥99.95%) مع طلاء القصدير مقاومة منخفضة وموصلية مستقرة. موصلات الألومنيوم اختيارية للمشاريع الفعالة من حيث التكلفة.

2. طريق الحافلات المعزول المدمج

يستخدم هذا النوع راتنجات الإيبوكسي أو مواد البوليمر المتقدمة لتغليف الموصلات بإحكام، جنبًا إلى جنب مع أنابيب الانكماش الحراري XLPE المقاومة للهب، بما يتوافق مع معايير RoHS البيئية. يقلل هيكلها المدمج من متطلبات المساحة ويمنع مخاطر حرائق المدخنة، مما يوفر أمانًا معززًا للحرائق. مع تصنيفات حماية تصل إلى IP54، فإنه يعمل بشكل جيد في البيئات الرطبة والمتربة. يعمل التصميم الأمثل على تقليل المعاوقة وفقدان الطاقة، مما يضمن كفاءة نقل عالية مع انخفاض الجهد بنسبة ≥2.5% على مسافة 110 مترًا. يعمل نظام العزل بشكل موثوق من -200 درجة مئوية إلى +200 درجة مئوية، مما يوفر عمر خدمة يزيد عن 30 عامًا.

أداء استثنائي: معايير صارمة تضمن التشغيل المستقر

ضمان الجودة المعتمد

يتم تصنيع طريق الحافلات المغلقة ذو التيار المنخفض بما يتفق بدقة مع المعايير الدولية. تخضع كل وحدة لاختبار شامل قبل التسليم، مما يضمن الجودة المتسقة والأداء المعتمد ونقل الطاقة الموثوق لمختلف التطبيقات.

مستوى حماية عالٍ (IP40–IP65)

تم تصميم العلبة بتصنيفات حماية تتراوح من IP40 إلى IP65، مع توفر تقييمات أعلى للاستخدام الخارجي. تخلق تقنية التثبيت بالثقب المتقدمة بنية سلسة ومغلقة بالكامل، مما يحسن أداء الختم ويمنع دخول الغبار والرطوبة بشكل فعال. إنه مناسب تمامًا للبيئات القاسية مثل الرطوبة العالية والمناخ البحري وظروف الضباب الملحي، مع مقاومة مثبتة من خلال اختبار رش الملح لمدة 2000 ساعة.

ماس كهربائى قوي ومقاومة الاهتزاز

يتميز النظام بقدرة ممتازة على تحمل الدائرة القصيرة. يقلل الغلاف المصنوع من الألومنيوم أو الفولاذ منخفض المغناطيسية من خسائر التيار الدوامي والارتفاع الحراري، مما يحسن كفاءة حمل التيار. تعمل الهياكل المدمجة الممتصة للصدمات على حماية الموصلات الداخلية ومكونات العزل من الاهتزاز الميكانيكي والتأثيرات الخارجية. تعمل التوصيلات المرنة ومنصات العزل المطاطية على تعزيز استقرار النظام عند توصيله بالمحولات أو معدات التوزيع.

نظام التأريض الآمن والفعال

يستخدم تصميم التأريض المتكامل غلافًا مصنوعًا من سبائك الألومنيوم عالي التوصيل مع مساحة مقطعية أكبر بكثير من الموصل نفسه. وهذا يضمن مقاومة منخفضة للتأريض، ويلبي معايير السلامة ويوفر حماية يمكن الاعتماد عليها لكل من المعدات والمشغلين.

سهولة التركيب والصيانة: تقليل إجمالي تكاليف دورة حياة المشروع

طرق التثبيت المرنة: يدعم التثبيت متعدد الاتجاهات - أفقيًا ورأسيًا - ويمكن تثبيته بسرعة على الرافعات الكهربائية أو غرف المعدات أو الأسقف باستخدام أقواس التثبيت. التصميم المعياري يسهل التجميع السريع؛ تتوفر المقاطع القياسية بأطوال 3 م أو 6 م أو 8 م (قابلة للتخصيص وفقًا لمواصفات المستخدم). علاوة على ذلك، يمكن وضع منافذ الصنبور في أي موقع مرغوب وفقًا لمتطلبات العميل، بشرط ألا تقل المسافة بين المنافذ عن 0.6 متر. تسمح هذه المرونة بتوسيع السعة المستقبلية وتعديل المسار بشكل مناسب، مما يؤدي إلى تقصير دورة التثبيت بشكل كبير.

تفاصيل التصميم التي تركز على المستخدم

تتميز وحدات الصنبور بعمر افتراضي يصل إلى ≥200 دورة. إلى جانب الموصلات التي تتميز بتصميمات منع خطأ الطور، يتم تقليل خطر حدوث أخطاء التثبيت بشكل كبير.

باستخدام طريقة التثبيت المفصلي، يتطلب تثبيت مسامير التوصيل مفتاح ربط واحد فقط، مما يجعل العملية بسيطة وبدون مجهود. تستخدم جميع المنتجات عبر التصنيفات الحالية المختلفة لوحة غطاء موحدة، مما يضمن درجة عالية من التوحيد القياسي وقابلية تبادل قوية وقابلية ملائمة للواجهة لتعديلات السعة.

يتيح النظام، المجهز بمفاصل التمدد المموجة، درجتين من حرية التعديل - أفقيًا وعموديًا. وهذا لا يستوعب التوسع والانكماش الناتج عن تقلبات درجات الحرارة فحسب، بل يعوض أيضًا الانحرافات الهيكلية الناتجة عن تسوية الأساس. يعمل هذا الابتكار على حل أوجه القصور في أجهزة توسيع اللوحة المنزلقة التقليدية، مثل معدلات الحماية الضعيفة، والتركيب المرهق، والتشغيل غير الموثوق.

نظام الصيانة المبسط: لا تتطلب الصيانة الروتينية سوى إجراء فحوصات دورية لضيق الموصل وسلامة حاوية الغلاف. في حالة وجود مشكلات مثل انخفاض قوة العزل، يمكن تجفيف المكونات الداخلية خلال فترة وجيزة من التشغيل بدون تحميل. في حالة حدوث ارتفاع في درجة الحرارة محليًا، يمكن حل المشكلة بسرعة عن طريق استكشاف أخطاء نقاط الاتصال وإصلاحها أو ضبط الحمل، مما يؤدي إلى انخفاض تكاليف الصيانة.

سيناريوهات التطبيق النموذجية

يتم استخدام طريق الحافلات المغلقة ذات التيار المنخفض على نطاق واسع في:

▪مكاتب تجارية للإضاءة ومعدات توزيع الطاقة

▪أنظمة الأتمتة الصناعية لخزائن التحكم و PLCs

▪البيئات الطبية والمختبرية التي تتطلب طاقة مستقرة ونظيفة

▪بناء البنية التحتية لأنظمة الجهد المنخفض والطوارئ

▪Factory ترقيات حيث مطلوب التعديل التحديثي الفعال

دليل الاختيار: المطابقة العلمية لمتطلبات المشروع

اختيار التصنيف الحالي: حدد التصنيف المناسب بناءً على تيار الحمل الفعلي؛ يوصى بتضمين هامش أمان يتراوح بين 10% و20% لتلبية احتياجات توسيع السعة المستقبلية وضمان استقرار المنتج على المدى الطويل.

اختيار نوع العزل: بالنسبة للبيئات الجافة ذات درجات الحرارة المحيطة المنخفضة والحد الأدنى من تقلبات التيار، فإن الأنظمة المعزولة بالهواء هي الخيار المفضل؛ بالنسبة للبيئات ذات المساحة المحدودة أو الرطوبة العالية أو المتربة، يوصى بالأنظمة المعزولة المدمجة.

تحديد فئة الحماية: بالنسبة للسيناريوهات الداخلية القياسية، يكون تصنيف IP40 كافيًا؛ بالنسبة للبيئات الخارجية أو الرطبة/المتربة، تأكد من وجود فئة حماية لا تقل عن IP54؛ بالنسبة للبيئات المناخية البحرية، يُنصح باستخدام المنتجات ذات فئة الحماية الأعلى.

اعتبارات مادة الموصل: بالنسبة للمشاريع التي تتضمن أحمالًا عالية مستدامة أو تتطلب استقرارًا استثنائيًا، فإن الموصلات النحاسية هي الخيار المفضل؛ بالنسبة للمشاريع ذات الميزانيات المحدودة والحد الأدنى من تقلبات الحمل، يمكن اختيار موصلات سبائك الألومنيوم.

التخصيص للمتطلبات الخاصة: إذا كانت لديك متطلبات محددة فيما يتعلق ببيئات التثبيت، أو التصنيفات الحالية، أو الميزات الوظيفية، فيرجى الاتصال بفريقنا المحترف؛ سوف نقدم لك حل منتج مخصص يناسب احتياجاتك.
