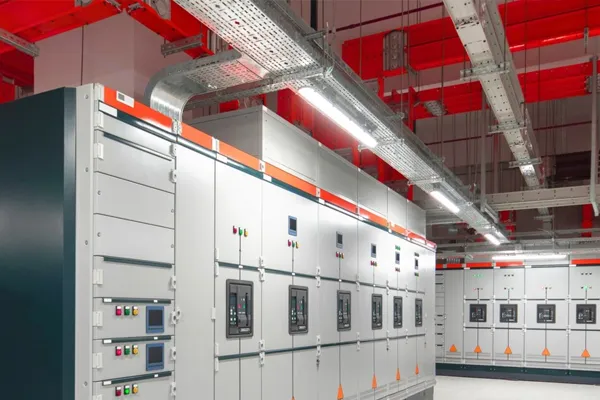

خصائص القنوات الناقلة المدمجة

الكابلات بسبار المدمجةهو مكون أساسي في أنظمة توزيع الطاقة ذات الجهد المنخفض المستخدمة لنقل التيارات العالية. وتشمل خصائصه المميزة هيكلًا مدمجًا، وتبديدًا فعالًا للحرارة، ودرجة عالية من الحماية، وقدرة حمل تيار عالية. يتم نشره على نطاق واسع في السيناريوهات التي تكون فيها المساحة محدودة، وتشتمل على تيارات عالية، وتتطلب مستويات عالية من الحماية - مما يميزه بشكل كبير عن أنظمة توصيل قضبان التوصيل المعزولة بالهواء. فيما يلي تحليل تفصيلي لميزاته، مصنفة إلى المزايا الأساسية والخصائص الرئيسية والسيناريوهات القابلة للتطبيق والقيود:

الهيكل الأساسي وخصائص الأداء

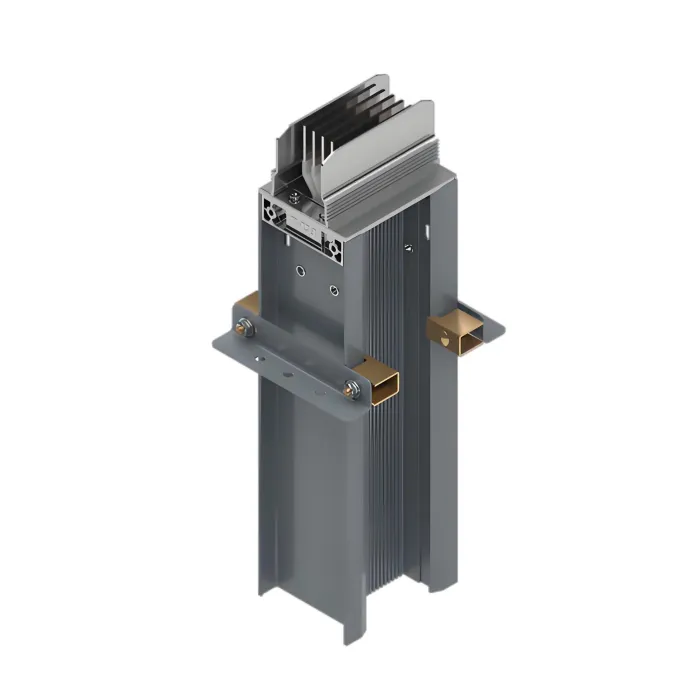

تصميم مدمج لتوفير المساحة: تتلاءم الموصلات وطبقات العزل معًا بإحكام دون وجود فجوات هوائية زائدة عن الحاجة؛ وبالتالي، فإن الحجم والوزن الإجماليين أقل بكثير من تلك الموجودة في قضبان التوصيل المعزولة بالهواء. في البيئات ذات المساحة المحدودة - مثل المباني الشاهقة ومراكز البيانات وورش العمل المزدحمة بالمعدات - يقلل هذا التصميم بشكل كبير من البصمة المكانية المطلوبة للتركيب، وهو ما يمثل إحدى أبرز مزايا خطوط التوصيل المدمجة.

قدرة حمل تيار عالية وخسارة منخفضة: يتم ترتيب الموصلات على مقربة، مما يؤدي إلى مسارات قصيرة لتبديد الحرارة. بالإضافة إلى خصائص التوصيل الحراري وتبديد الحرارة للغلاف المعدني، يُظهر النظام ارتفاعًا أقل في درجة الحرارة. وهذا يسمح لها بحمل تيارات ذات تصنيف أعلى ضمن نفس الحجم المادي (يصل إلى 6300 أمبير وما بعده). علاوة على ذلك، يكون انخفاض الجهد في حده الأدنى، وتكون خسائر نقل الطاقة الكهربائية أقل من تلك التي تحدث في الكابلات التقليدية وقنوات التوصيل المعزولة بالهواء، مما يؤدي إلى زيادة كفاءة توزيع الطاقة.

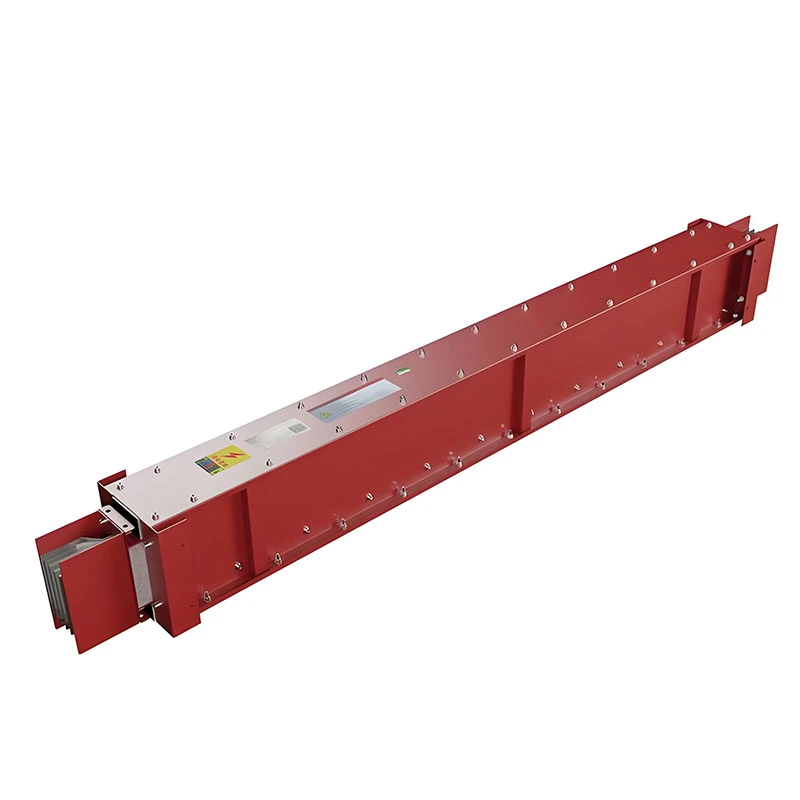

درجة عالية من الحماية للبيئات المعقدة: باستخدام هيكل مغلق بالكامل مع تصميم متكامل للعزل والغلاف، يحقق النظام عادةً تصنيف حماية الدخول (IP) IP54 أو IP66، مع وصول بعض الطرازات إلى IP68. إنها قادرة على تحمل البيئات الصناعية التي تتميز بالرطوبة والغبار والغازات المسببة للتآكل الخفيفة. ويمكن استخدامه أيضًا في الأماكن الخارجية (التي تتطلب تدابير وقائية محددة)، مما يوفر نطاق تطبيق أوسع بكثير من نطاق خطوط التوصيل المعزولة بالهواء.

الأداء الكهربائي والميكانيكي المتفوق:

الاستقرار الكهربائي: يتم تثبيت الموصلات بشكل آمن، مما يدل على قدرة قوية على تحمل دائرة القصر بالإضافة إلى الاستقرار الديناميكي والحراري الممتاز، مما يمكّن النظام من تحمل الصدمات الناتجة عن أعطال دائرة القصر ذات التيار العالي.

القوة الميكانيكية: يتميز الغلاف المعدني بتصميم متكامل مصبوب من قطعة واحدة يوفر مقاومة عالية للصدمات والاهتزازات، مما يجعله مناسبًا للتركيب في البيئات المعرضة للاهتزازات مثل المنشآت الصناعية وغرف المعدات واسعة النطاق.

الضغط المرن والتركيب المريح: يدعم النظام وضع نقاط الضغط في أي موقع مرغوب على طول شريط التوصيل، مما يسمح بالإمداد السريع بالطاقة للأحمال عبر وحدات الضغط القابلة للفصل. وتلبي هذه القدرة على التكيف متطلبات تعديلات الأحمال ومشاريع توسيع السعة. علاوة على ذلك، فإن النهج المعياري للتصنيع والتركيب يسهل البناء السريع، في حين تظل الصيانة اللاحقة واستبدال المكونات مريحة نسبيًا. ثانيا. خصائص المواد والعملية

المواد العازلة المتخصصة

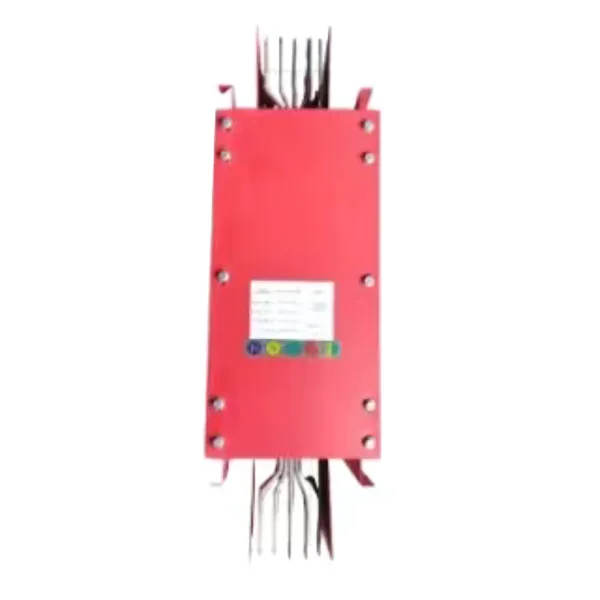

تستخدم الطبقة العازلة الأساسية عادةً أفلام عازلة مقاومة لدرجة الحرارة العالية ومثبطات اللهب أو مواد طلاء المسحوق. توفر هذه المواد أداء عزل مستقر بالإضافة إلى خصائص ممتازة لتثبيط اللهب ومقاومة الشيخوخة، وتتوافق تمامًا مع معايير السلامة لأنظمة توزيع الطاقة ذات الجهد المنخفض.

اختيار موصل عالي الجودة

عادةً ما يتم استخدام قضبان التوصيل النحاسية أو الألومنيوم كعناصر موصلة أساسية. تخضع أسطحها لعلاجات مضادة للتآكل - مثل الطلاء بالقصدير - لتقليل مقاومة التلامس وتعزيز كفاءة التوصيل وعمر الخدمة.

السيناريوهات والقيود المطبقة

السيناريوهات القابلة للتطبيق

صناديق التوزيع الرئيسية وأنظمة إمداد الطاقة على مستوى الأرض في المباني الشاهقة؛

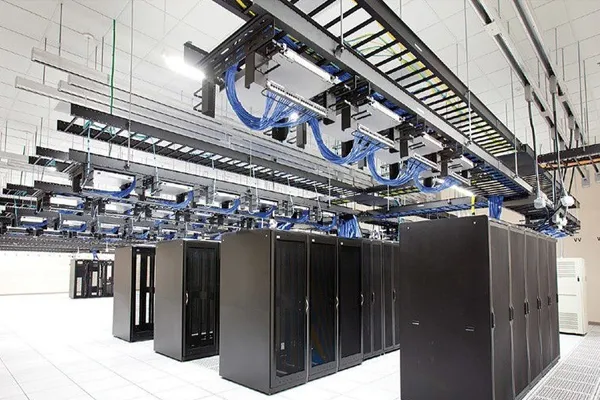

المواقع ذات المساحة المحدودة والمتطلبات الصارمة لتصنيفات الحماية، مثل مراكز البيانات وغرف المعدات ومراكز التسوق الكبيرة والمستشفيات؛

أنظمة إمداد الطاقة للمعدات التي تعمل تحت أحمال عالية التيار أو في بيئات معقدة، مثل المنشآت الصناعية والمنشآت المعدنية والمصانع الكيميائية؛

تخضع أنظمة توزيع الطاقة لقيود صارمة على مساحة التركيب، أو تلك التي تتطلب توسيعًا وتعديلًا متكررًا للسعة.
