1600A ساندويتش بوسواي

إن 1600A Sandwich Busway عبارة عن نظام توزيع عالي الأداء منخفض الجهد مصمم لتطبيقات التيار الكبيرة. يتميز بهيكل ساندويتش مدمج مع موصلات نحاسية أو ألومنيوم معزولة، فهو يضمن قدرة تحميل عالية، وارتفاع درجة حرارة منخفضة، والحد الأدنى من المعاوقة، مما يوفر توصيل طاقة مستقر وموثوق.

الميزات الرئيسية:

القدرة الحالية العالية: تم تصنيفها عند 1600 أمبير للمنشآت الصناعية والمباني الشاهقة ومراكز البيانات والمجمعات التجارية.

هيكل الساندويتش: يضمن تصميم الموصل والعزل ذو الطبقات السلامة وتبديد الحرارة بكفاءة والتركيب الموفر للمساحة.

درجة حرارة منخفضة ومقاومة منخفضة: التصميم الأمثل يقلل من فقدان الطاقة ويعزز كفاءة النظام.

التثبيت المرن: معياري، يدعم التشغيل المستقيم والفروع والتخطيطات المخصصة للتوسع المستقبلي.

السلامة والموثوقية: تم اختباره فيما يتعلق بقصر الدائرة الكهربائية، وتحمل الجهد الكهربي، وارتفاع درجة الحرارة؛ متوافقة مع معايير CCC وIEC.

المعلمات التقنية

لماذا تختار طريقنا ساندويتش 1600A؟

الشركة المصنعة المحترفة: سنوات من الخبرة في إنتاج خطوط الحافلات ذات الجهد المنخفض.

الحلول المخصصة: تتوفر الأحجام غير القياسية والتقييمات الحالية والتخطيطات.

ضمان الجودة: تخضع كل وحدة لاختبارات صارمة قبل التسليم.

الدعم الهندسي: يتم تقديم الاستشارة الفنية وإرشادات التصميم والتركيب.

الكلمات الرئيسية للمشتريات: 1600A busway، busway ذو الجهد المنخفض، busway ساندويتش، busway عالي التيار، توزيع الطاقة الصناعية، busway المعياري، busway المدمج.

المزايا الأساسية

1. الموصلية العالية، الخسارة المنخفضة: كفاءة في استخدام الطاقة والأداء العالي

تُظهر الموصلات النحاسية الإلكتروليتية من الدرجة T2 مقاومة تبلغ ≥0.01777 Ω·mm²/m عند 20 درجة مئوية وموصلية تتجاوز 98% - وهي نسبة تفوق بكثير تلك الموجودة في المواد النحاسية العادية. هذه الخاصية تقلل بشكل كبير من فقدان الطاقة أثناء نقل الطاقة؛ وعلى المدى الطويل، فإنه يمكّن المؤسسات من تحقيق وفورات كبيرة في تكاليف الكهرباء. علاوة على ذلك، يمكن معالجة سطح الموصلات النحاسية بشكل اختياري باستخدام طلاء القصدير أو الفضة لتعزيز مقاومة الأكسدة والتآكل بشكل فعال، وتقليل مقاومة التلامس، وإطالة عمر خدمة نقاط الاتصال، وتقليل نفقات الصيانة المستقبلية.

2. الهيكل المدمج: الاستخدام الأمثل للمساحة

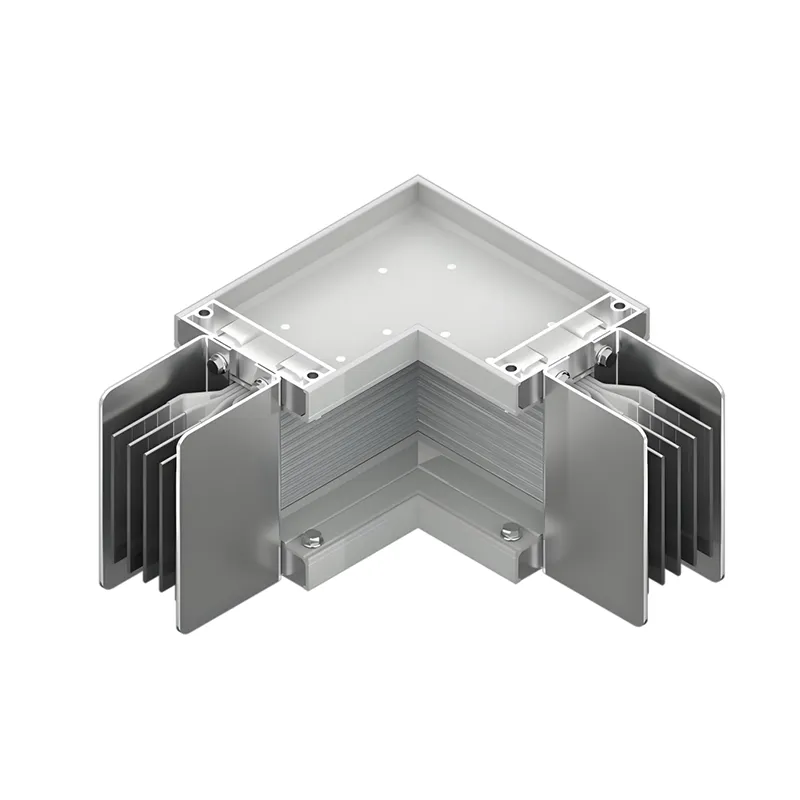

يعمل تصميم "الساندويتش" الفريد - الذي يتميز بموصلات طورية مكدسة بإحكام - على ضغط الخلوص الكهربائي بين الموصلات إلى 6-10 ملم فقط، وبالتالي القضاء تمامًا على فجوات الهواء بين المراحل. بالمقارنة مع أنظمة توصيل قضبان التوصيل التقليدية، فإن هذا التصميم يقلل الحجم الإجمالي بنسبة تزيد عن 30% مع الحفاظ على قدرة حمل التيار المكافئة. وهذا يسمح بالتركيب المرن في البيئات ذات المساحة المحدودة - مثل الرافعات الكهربائية وورش العمل كثيفة المعدات - مما يعزز بشكل كبير كفاءة استخدام المساحة ويخلق إمكانيات أكبر لتخطيطات البناء وترتيبات المعدات.

3. تبديد الحرارة بكفاءة: عملية مستقرة

تمتلك الموصلات النحاسية موصلية حرارية ممتازة، مما يسمح بانتقال الحرارة بسرعة عبر الطبقة العازلة إلى الغلاف المعدني. الغلاف مصنوع من سبائك الألومنيوم والمغنيسيوم ويتميز بتصميم زعنفة متكاملة لتبديد الحرارة؛ وهذا يزيد من مساحة السطح بأكثر من 30% مقارنة بالأغلفة القياسية، مما يتيح تبديد الحرارة بكفاءة عالية من خلال آلية مزدوجة للحمل الحراري والإشعاع. أثناء التشغيل عند التيار المقنن، يظل ارتفاع درجة الحرارة عند أطراف التوصيل أقل من 60 ألفًا، بينما يظل ارتفاع درجة حرارة الغلاف أقل من 30 ألفًا. وهذا يضمن درجات حرارة تشغيل مستقرة لنظام توصيل قضبان التوصيل على المدى الطويل، مما يمنع بشكل فعال شيخوخة العزل وتدهور الأداء الناجم عن ارتفاع درجة الحرارة، وبالتالي ضمان موثوقية نظام توزيع الطاقة.

4. الحماية الشاملة: قابلة للتكيف مع البيئات المعقدة

يخضع الغلاف المعدني المغلق بالكامل إلى معالجات سطحية - مثل الأكسدة، أو الرحلان الكهربائي، أو الطلاء المقاوم للحريق - لتوفير حماية متعددة المستويات تتراوح من IP54 إلى IP68. توفر النماذج القياسية الحماية من الغبار والرذاذ، وتلبية المتطلبات التشغيلية للمنشآت الصناعية النموذجية والمباني التجارية. توفر النماذج المقاومة للماء الحماية ضد الغمر على المدى القصير أو حتى المستمر، مما يجعلها مناسبة للبيئات الرطبة مثل أنفاق المرافق تحت الأرض ومحطات معالجة المياه. النماذج المقاومة للحريق قادرة على الحفاظ على مصدر الطاقة لأكثر من 180 دقيقة في درجات حرارة قصوى تبلغ 960 درجة مئوية، مما يوفر حماية موثوقة لدوائر السلامة من الحرائق وأنظمة إمداد الطاقة في حالات الطوارئ. علاوة على ذلك، يفتقر هيكل "الساندويتش" إلى قنوات هوائية مستمرة، وبالتالي يتم التخلص بشكل أساسي من "تأثير المدخنة" أثناء الحريق وتعزيز أداء النظام للسلامة من الحرائق.

5. تصميم وحدات للتركيب المريح

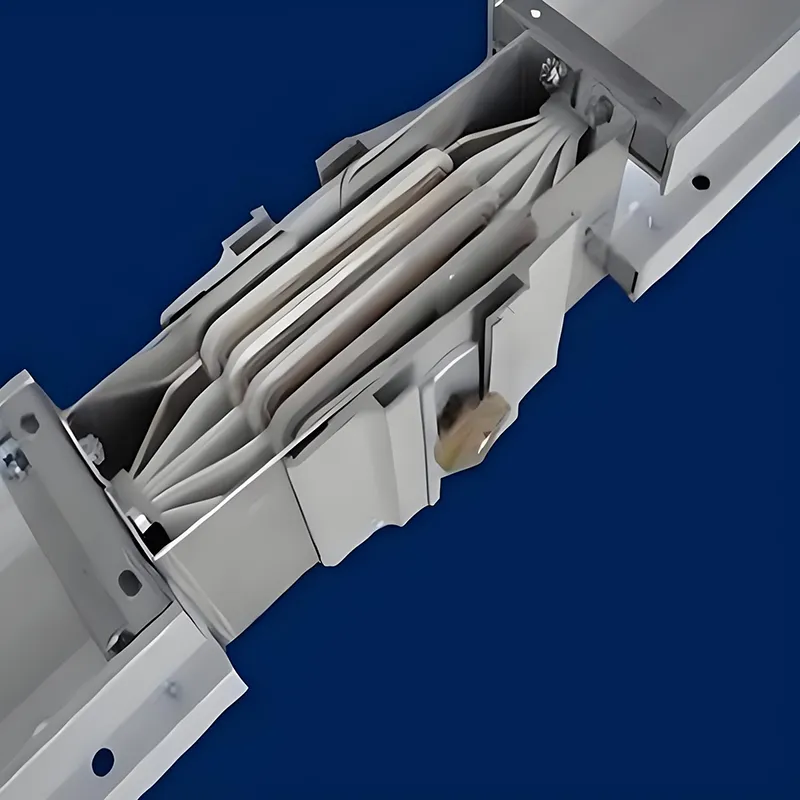

يستخدم نظام الحافلات وحدات معيارية مسبقة الصنع في المصنع. أثناء التثبيت في الموقع، يتم توصيل هذه الوحدات بسرعة باستخدام مسامير ونوابض قرصية يتم التحكم فيها بعزم الدوران المزدوج. ويستوعب هذا التصميم تفاوتات التركيب البالغة ±4 مم، مما يقلل بشكل كبير من تعقيد البناء وتكاليف الوقت. يمكن إدخال الوحدات الإضافية أو إزالتها من مسار الحافلات في أي مكان بينما يظل النظام نشطًا؛ يضمن تصميم التأريض "أول من يتصل وآخر من يتم قطعه" السلامة التشغيلية. علاوة على ذلك، يدعم النظام ما لا يقل عن 200 دورة للتوصيل/الفصل، مما يسمح بالتكيف المرن مع المتطلبات مثل تعديلات خط الإنتاج وتوسيع المعدات، مع تسهيل الصيانة والتعديل في المستقبل.

سيناريوهات التطبيق

1. قطاع التصنيع الصناعي

في ورش الإنتاج في صناعات مثل صناعة السيارات، والمعالجة الميكانيكية، والمعادن، والمواد الكيميائية، توفر أنظمة القنوات الناقلة من النوع الساندويش الموصلة للنحاس عمودًا فقريًا رئيسيًا مستقرًا للطاقة للمعدات عالية الطاقة - بما في ذلك المحركات الكبيرة وآلات اللحام وخطوط الإنتاج الآلية. إن قدرتها العالية على حمل التيار قادرة على التعامل مع ظروف الحمل الثقيل المرتبطة بالتشغيل والإيقاف المتكرر للآلات، في حين أن تصميم المكونات الإضافية المعياري الخاص بها يسهل تعديلات خط الإنتاج وإضافة معدات جديدة، وبالتالي يساعد الشركات على تحقيق إنتاج عالي الكفاءة.

2. مراكز البيانات ومرافق الرعاية الصحية

تتطلب مجموعات الخوادم في مراكز البيانات والمعدات الطبية واسعة النطاق في المستشفيات مستويات عالية بشكل استثنائي من الاستمرارية والاستقرار في مصدر الطاقة الخاص بها. تعمل خصائص الفقد المنخفض لنظام قنوات النقل هذا على تقليل هدر الطاقة أثناء نقل الطاقة. علاوة على ذلك، يمكن لمتغيرات المنتجات الذكية دمج وحدات مراقبة درجة الحرارة والتيار، مما يتيح التشغيل والصيانة عن بعد عبر RS485 أو الإرسال اللاسلكي؛ وهذا يسمح بمراقبة حالة المعدات في الوقت الفعلي، مما يوفر ضمانًا موثوقًا للطاقة للأحمال الحرجة.

3. توزيع الطاقة للمباني الشاهقة

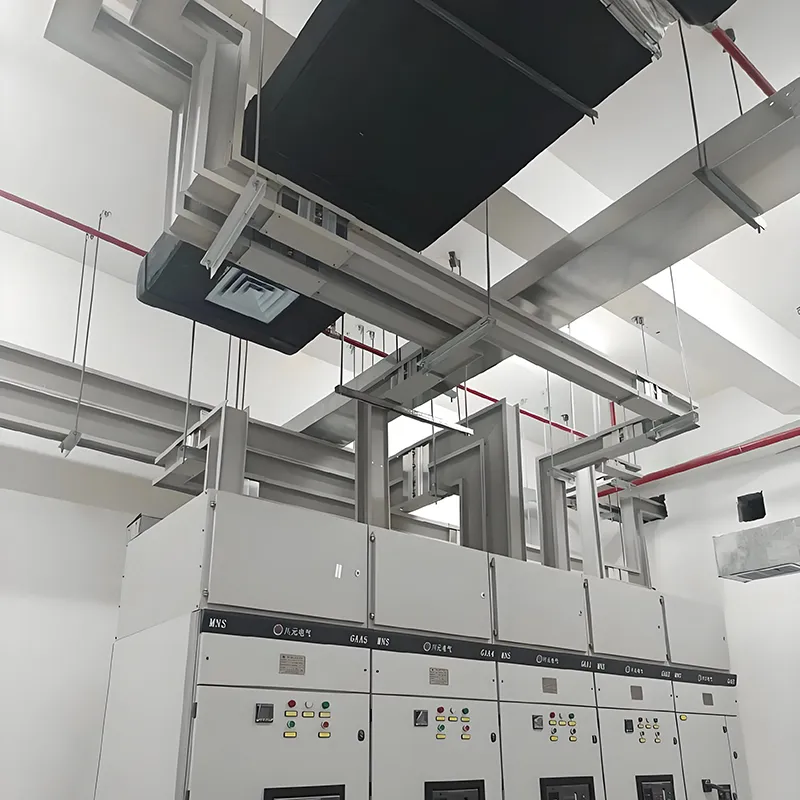

داخل رافعات التوزيع الكهربائية في المباني الشاهقة، يتم تركيب قنوات موصلة نحاسية من النوع الساندويش عموديًا لتكون بمثابة خطوط إمداد الطاقة الرئيسية لكل طابق. يحافظ هيكلها المدمج على مساحة عمود قيمة، بينما يضمن تصميمها الفعال لتبديد الحرارة الاستقرار أثناء نقل الطاقة العمودي لمسافات طويلة، مما يوفر مصدر طاقة متوازن وموثوق به لكل طابق من مباني المكاتب والفنادق والمجمعات السكنية والهياكل المماثلة.

4. الظروف البيئية الخاصة

بالنسبة للبيئات الخاصة التي تتميز بالرطوبة العالية، أو التآكل، أو الغبار - مثل أنفاق المرافق تحت الأرض، وأنظمة النقل بالسكك الحديدية، والمرافق الساحلية - تتوفر متغيرات قنوات النقل المقاومة للماء والتآكل. يتم تصنيع القنوات الناقلة المصنوعة من الراتنج، والتي تتميز بتصنيف حماية IP68، بدون غلاف معدني وهي محكمة الغلق تمامًا؛ يضمن هذا التصميم تشغيلًا مستقرًا وطويل الأمد في البيئات القاسية، مما يمنع بشكل فعال فشل المعدات الناتج عن العوامل البيئية الضارة.

ضمان الجودة والالتزام بالخدمة

نحن نعطي الأولوية باستمرار للجودة قبل كل شيء. تخضع جميع قنواتنا الناقلة ذات الموصلات النحاسية لاختبارات صارمة في المصنع - بما في ذلك اختبارات تحمل الجهد الكهربي لتردد الطاقة، واختبارات ارتفاع درجة الحرارة، واختبارات تحمل التيار لفترة قصيرة - لضمان الامتثال الكامل للمعايير الدولية والوطنية. بالإضافة إلى ذلك، نحن نقدم لعملائنا دعمًا شاملاً للخدمات:

إرشادات اختيار المنتج الاحترافية: نحن نقدم حلولًا مخصصة لاختيار المنتج مصممة خصيصًا لمتطلبات الطاقة المحددة لكل عميل وبيئة التثبيت والعوامل الأخرى ذات الصلة. خدمات التثبيت في الموقع: يقدم فريق التثبيت ذو الخبرة لدينا خدمات التوجيه والتركيب في الموقع، مما يضمن التثبيت المناسب والتشغيل المستقر لمنتجاتنا.

دعم وصيانة ما بعد البيع: لقد أنشأنا نظامًا شاملاً لدعم وصيانة ما بعد البيع لتلبية احتياجات الإصلاح والصيانة للعملاء على الفور، مما يحافظ على التشغيل طويل المدى للمعدات.

التعليمات

1. ما هو 1600A ساندويتش Busway؟

إن 1600A Sandwich Busway عبارة عن نظام توزيع طاقة منخفض الجهد مع هيكل مدمج (ساندويتش) متعدد الطبقات، مصمم لتحمل التيارات الكبيرة بأمان وكفاءة في تطبيقات المباني الصناعية والتجارية والمرتفعة.

2. ما هي المزايا الرئيسية؟

▪سعة تيار عالية (1600 أمبير)

▪Low ارتفاع درجة الحرارة ومقاومة منخفضة

▪آمنة وموثوقة مع حماية من ماس كهربائى

▪تصميم وحدات للتركيب المرن والتوسع

3. أين يتم استخدامه عادة؟

▪المصانع الصناعية وخطوط الإنتاج

▪المباني الشاهقة والفنادق والشقق

▪مراكز البيانات وغرف الخوادم

▪مراكز التسوق والمرافق العامة الكبيرة

4. هل يمكن تخصيصها؟

نعم، يمكن تصميم 1600A Sandwich Busway الخاص بنا للأطوال والتخطيطات والتقييمات الحالية وواجهات الاتصال غير القياسية وفقًا لمتطلبات المشروع.

5. ما مدى سهولة التثبيت؟

يسمح التصميم المعياري والمدمج بالتشغيل المباشر والفروع والتركيب السريع في الموقع، مما يقلل من وقت العمل والتركيب.

6. ما هي معايير السلامة التي تلبيها؟

تم اختبار مسار الحافلات الخاص بنا من أجل ماس كهربائى، وتحمل الجهد الكهربي، وارتفاع درجة الحرارة، لتلبية معايير CCC، وIEC، وغيرها من معايير التوزيع ذات الجهد المنخفض.

7. كيف أختار طريق الحافلات المناسب لمشروعي؟

ضع في الاعتبار التصنيف الحالي والطول وبيئة التثبيت واحتياجات التوسع. يقدم فريقنا الفني الاستشارات ودعم التصميم لتحديد الحل الأمثل.

8. كيف يمكنني صيانة مسار الحافلات؟

يوصى بإجراء عمليات فحص منتظمة بحثًا عن الغبار والتوصيلات السائبة ومراقبة درجة الحرارة. الحد الأدنى من الصيانة مطلوب بسبب تصميم الساندويتش القوي.
