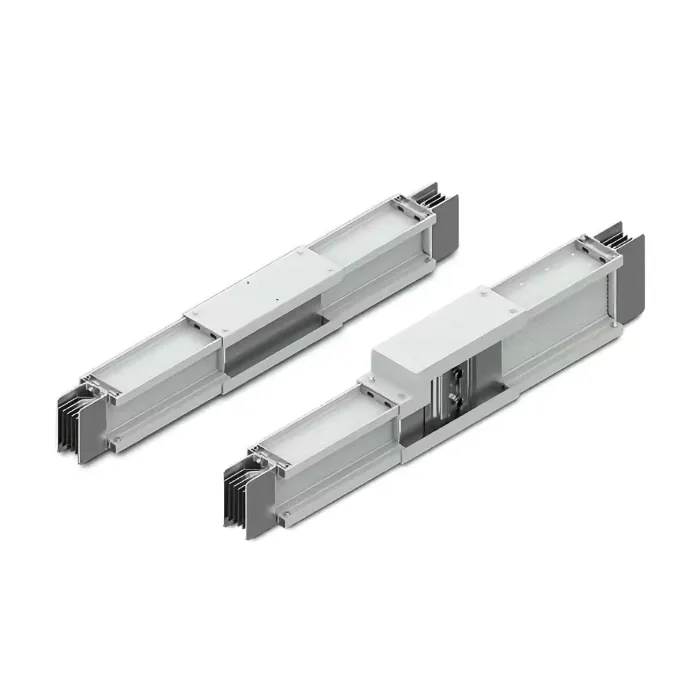

حافلات ساندويتش ذات الجهد المنخفض

نظرًا لهيكلها المدمج، وتبديد الحرارة الممتاز، وقدرة حمل التيار القوية، فقد برزت حافلات ساندويتش ذات الجهد المنخفض كخيار رئيسي في أنظمة توزيع الطاقة الحديثة.

الهيكل الأساسي وتكوين العزل

• مادة الموصل: نحاس كهربائي عالي النقاء (نقاوة ≥ 99.9%)؛ يمكن أن يكون السطح مطليًا بالفضة أو مطليًا بالقصدير اختياريًا لتعزيز الموصلية ومقاومة الأكسدة.

مواد العزل:

• النوع القياسي: يستخدم المواد العازلة من الفئة ب أو أعلى (مقاومة درجة الحرارة: 130 درجة مئوية) - مثل فيلم البوليستر، وشريط الميكا، وما إلى ذلك - لضمان موثوقية التشغيل على المدى الطويل.

• النوع المقاوم للحريق: يستخدم طبقة مركبة من شريط الميكا ومطاط السيليكون الخزفي، وهو قادر على الحفاظ على أداء العزل حتى في ظل درجات الحرارة المرتفعة التي تتراوح من 600 درجة مئوية إلى 1000 درجة مئوية.

• نوع مقاوم للماء/التآكل: يتميز بالتغليف عبر مادة البوليستر إيميد من الفئة H أو صب راتنجات الإيبوكسي. تصل فئة العزل إلى الفئة H (180 درجة مئوية)، مما يوفر عمر خدمة يتجاوز 50 عامًا.

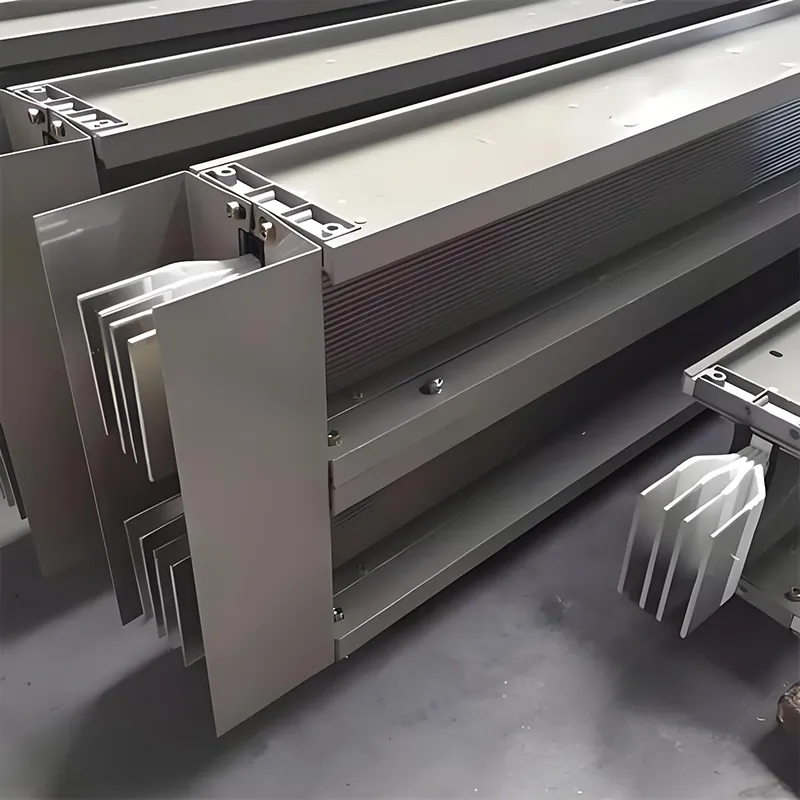

• خصائص هيكل "الساندويتش": موصلات الطور مرصوصة بإحكام ومضغوطة بدون أي فجوات هوائية. يتم تغليف المجموعة بالكامل وقولبتها تحت الضغط، مما يقلل بشكل كبير من المفاعلة وانخفاض الجهد.

المعلمات الكهربائية والسلامة الرئيسية

ارتفاع درجة الحرارة والتحكم في الأداء الحراري

حدود ارتفاع درجة الحرارة (عند درجة حرارة محيطة تبلغ 40 درجة مئوية):

أطراف التوصيل: ≥ 60 K (أي بحد أقصى 100 درجة مئوية)

العلبة المعدنية: ≥ 30 كلفن (أي بحد أقصى 70 درجة مئوية)

سطح العزل: ≥ 40 كلفن (أي بحد أقصى 80 درجة مئوية)

آلية تبديد الحرارة:

يتم نقل الحرارة الناتجة عن الموصلات من خلال الطبقة العازلة إلى العلبة المعدنية، حيث يتم تبديدها لاحقًا عن طريق الحمل الحراري والإشعاع.

يتميز غلاف سبائك الألومنيوم بتصميم زعنفة مدمجة للمشتت الحراري، مما يعزز كفاءة تبديد الحرارة بنسبة تزيد عن 30%.

حدود التحمل الحراري:

النوع القياسي: درجة حرارة التشغيل على المدى الطويل ≥ 130 درجة مئوية

النوع المقاوم للحريق: قادر على الحفاظ على مصدر طاقة مستمر لأكثر من 90 دقيقة عند 960 درجة مئوية

نوع الراتنج المصبوب: قادر على التشغيل المستقر ضمن نطاق درجة الحرارة البيئية من -40 درجة مئوية إلى 130 درجة مئوية

فئة الحماية (رمز IP) والبيئات القابلة للتطبيق

الخصائص الميكانيكية والتركيب

مادة الضميمة:

سبائك الألومنيوم: خفيفة الوزن، ومقاومة للتآكل، وتوفر تبديدًا ممتازًا للحرارة؛ مناسبة للاستخدام كموصل للأرض الواقية (PE).

الفولاذ المدلفن على البارد: قوة هيكلية عالية؛ عندما تكون مغلفة بطلاء مقاوم للحريق، فهي مناسبة للتطبيقات المقاومة للحريق.

صب الراتنج: يتميز بغلاف غير معدني ويوفر "حماية رباعية الاتجاهات" شاملة - العزل المائي، ومقاومة التآكل، ومقاومة الانفجار، ومقاومة الغبار.

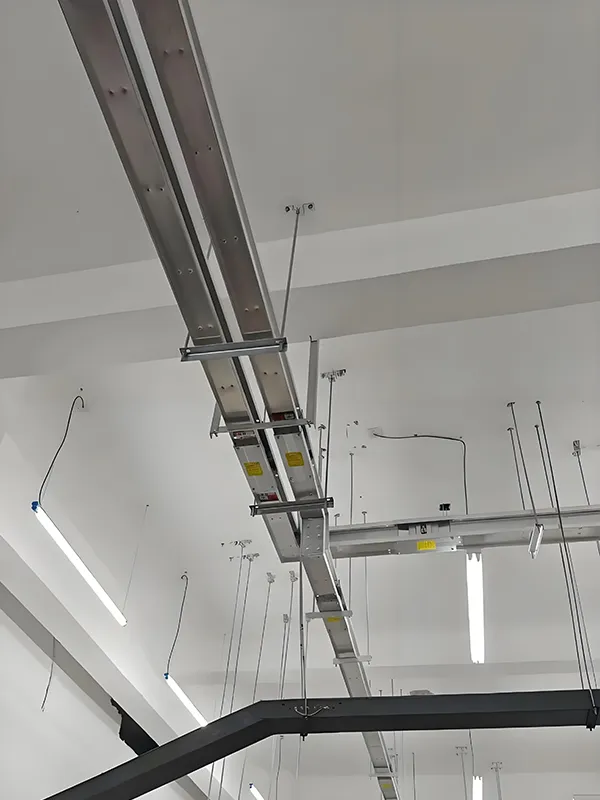

طريقة التثبيت:

يدعم تركيب التعليق الأفقي أو الرأسي، مع نطاق تحمل قابل للتعديل يبلغ ±4 مم.

تباعد الدعم/الشماعة: ≥3m للأقسام المستقيمة؛ .51.5m للأقسام المنحنية.

تقنية الاتصال:

اتصال سريع بمسمار واحد: مزود بآلية التحكم في عزم الدوران لضمان الحد الأدنى من مقاومة التلامس.

الموصلات الذكية: دعم قدرات مراقبة الصيانة، وبالتالي تقليل مخاطر الفشل التشغيلي.

تمديد التقنيات المتخصصة

خطوط توصيل بسبار مقاومة للحريق (نوع NH)‌

تصنيف مقاومة الحريق: خيارات قابلة للتحديد لمدة ساعة واحدة أو 1.5 ساعة أو ساعتين أو 3 ساعات

طبقة العزل الحراري: لباد ألياف سيليكات الألومنيوم (مقاومة درجات الحرارة: 1250 درجة مئوية)

الطلاء الخارجي: طلاء منتفخ مقاوم للحريق؛ يزيد بسرعة التوصيل الحراري عند التعرض للحريق لتأخير نقل الحرارة

كابل بسبار مقاوم للماء (نوع مصبوب من الراتنج).

تصنيف الحماية: IP67 – IP68

المادة العازلة: راتنجات البوليستر غير المشبعة + حشوات غير عضوية، مصبوبة بشكل متكامل

سيناريوهات التطبيق: النقل بالسكك الحديدية، والمصانع الكيماوية، والمرافق الساحلية، وغيرها من البيئات المسببة للتآكل أو الرطبة

ذكي بسبار الكابلات

يدمج قياس درجة الحرارة، والرصد الحالي، ووحدات إنذار التسرب.

يدعم RS485 أو الإرسال اللاسلكي للتكامل في أنظمة أتمتة المباني.

التعليمات

1. ما هو طريق ساندويتش ذو الجهد المنخفض؟

إن طريق ساندويتش ذو الجهد المنخفض عبارة عن نظام توزيع طاقة مدمج للحافلات يستخدم موصلات مكدسة بشكل وثيق مع العزل بين المراحل، مما يوفر سعة تيار عالية، ومقاومة منخفضة، ونقل فعال للطاقة للمباني الحديثة والمرافق الصناعية.

2. ما هي مميزات طريق الساندوتش مقارنة بالكابلات التقليدية؟

بالمقارنة مع الكابلات التقليدية، فإن نظام مجاري توصيل الساندويتش يوفر تبديدًا أفضل للحرارة، وقدرة حمل تيار أعلى، وتركيب أسهل، وتوسعة مرنة، مما يجعله مثاليًا لمشاريع توزيع الطاقة الكبيرة.

3. أين يتم استخدام طريق ساندويتش ذو الجهد المنخفض بشكل شائع؟

يتم تطبيقه على نطاق واسع في مراكز البيانات والمباني التجارية والمصانع والمطارات ومراكز التسوق والمباني الشاهقة حيث يلزم توزيع موثوق وفعال للطاقة.

4. ما هي التصنيفات الحالية المتاحة لأنظمة الحافلات ذات الجهد المنخفض؟

تدعم معظم أنظمة الحافلات ذات الجهد المنخفض التصنيفات الحالية التي تتراوح من 400 أمبير إلى 6300 أمبير، اعتمادًا على متطلبات المشروع وتصميم النظام.

5. هل يمكن تخصيص الممر لمشاريع محددة؟

نعم. يمكن لمصنعي وموردي الحافلات المحترفين مثل Fenghua Electric توفير حلول مخصصة للحافلات بناءً على السعة الحالية وبيئة التثبيت ومستوى الحماية وتخطيط المشروع.

6. هل طريق حافلات الساندويتش آمن لتوزيع الطاقة الصناعية؟

نعم. تتميز أنظمة قنوات الناقلات ذات الجهد المنخفض عالية الجودة بعزل قوي، ومستويات حماية عالية، ومقاومة موثوقة للدائرة القصيرة، مما يضمن التشغيل الآمن والمستقر.

7. كيف أختار مصنعًا أو موردًا موثوقًا للحافلات؟

يجب عليك تقييم تجربة الإنتاج والشهادات وحالات المشروع والقدرة على التخصيص والدعم الفني للشركة المصنعة للحافلات قبل الشراء.

8. كيف يمكنني الحصول على عرض أسعار لحافلة ساندويتش ذات الجهد المنخفض؟

للحصول على سعر دقيق للحافلات ذات الجهد المنخفض، تحتاج عادةً إلى تقديم تفاصيل مثل التصنيف الحالي وطول الممر ونوع التثبيت ورسومات المشروع إلى المورد.
