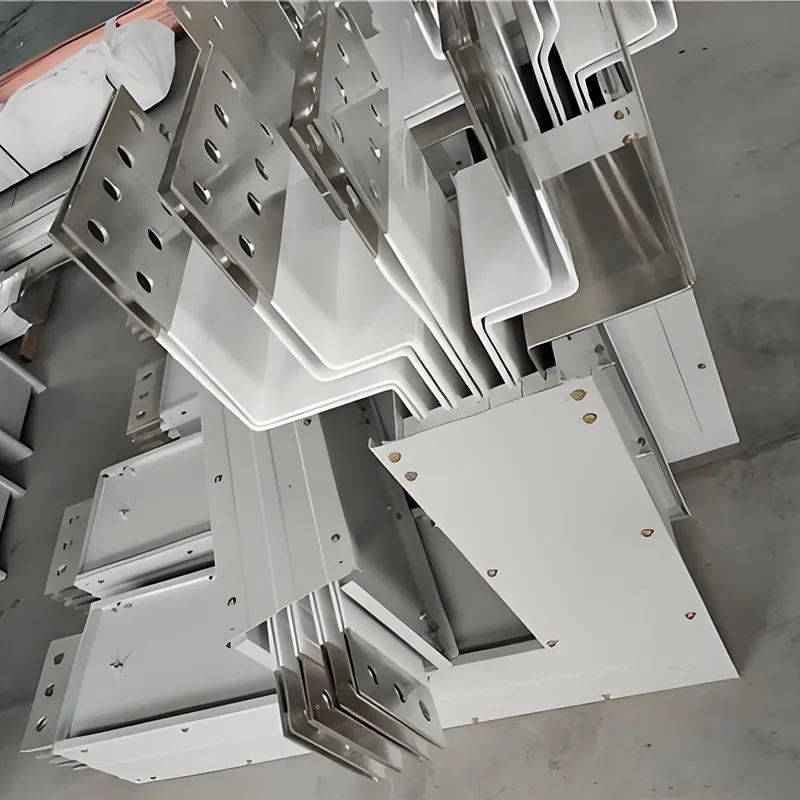

موصل النحاس ساندويتش Busway

يعد موصل ساندويتش النحاسي حلاً عالي الكفاءة لنقل الطاقة تم تصميمه خصيصًا لأنظمة توزيع الطاقة الحديثة. باستخدام الموصلات النحاسية التحليلية عالية النقاء وهيكل "الساندويتش" الذي يتميز بموصلات الطور المكدسة بإحكام، فإنه يدمج الموصلات والمواد العازلة والعلبة المعدنية بسلاسة. يوفر هذا التصميم العديد من المزايا، بما في ذلك القدرة العالية على حمل التيار، وانخفاض فقدان الطاقة، ومرونة التثبيت. المنتج قابل للتطبيق على نطاق واسع في سيناريوهات توزيع الطاقة ذات التيار العالي - مثل المنشآت الصناعية والمباني الشاهقة ومراكز البيانات وأنظمة النقل بالسكك الحديدية - مما يوفر ضمانًا مستقرًا وموثوقًا لنقل الطاقة لمجموعة متنوعة من التطبيقات الكهربائية.

المعلمات التقنية

المزايا التقنية الأساسية

(ط) الموصلات النحاسية عالية النقاء: فقدان أقل، وكفاءة أكبر في استخدام الطاقة

يستخدم النظام النحاس الإلكتروليتي من الدرجة T2 بنقاء ≥99.95% كمادة موصلة. عند 20 درجة مئوية، تكون المقاومة .010.01724 Ω·mm²/m، وتتجاوز الموصلية 98%. بالمقارنة مع المواد النحاسية القياسية، يؤدي هذا إلى انخفاض بنسبة 5% إلى 8% تقريبًا في فقد الخط. يمكن أن تكون أسطح الموصلات مطلية بالقصدير أو مطلية بالفضة حسب الطلب؛ وهذا يعزز بشكل كبير مقاومة الأكسدة والتآكل، ويقلل من مقاومة التلامس، ويضمن استقرار نقاط الاتصال على المدى الطويل، ويطيل عمر خدمة المنتج بشكل فعال.

(II) الهيكل المدمج "الساندويتش": اختراق مزدوج في استخدام الفضاء وكفاءة الطاقة

يتم ربط الموصلات ثلاثية الطور مباشرة باستخدام مواد عازلة ذات طبقة رقيقة ومكدسة بإحكام دون أي فجوات هوائية، وبالتالي ضغط الخلوص الكهربائي إلى 6-10 ملم فقط. يعزز هذا التصميم كثافة نقل الطاقة لكل وحدة مساحة بنسبة تزيد عن 40% وينتج عنه شكل مادي أكثر إحكاما. وبالتالي، فإنه يحقق توفيرًا كبيرًا في مساحة التثبيت، مما يجعله مناسبًا بشكل خاص للبيئات ذات المساحة المحدودة مثل الرافعات الكهربائية والمناطق كثيفة المعدات. علاوة على ذلك، فإن هذا الهيكل المرتب بإحكام يقلل من تفاعل النظام إلى 40%-60% فقط من تلك الموجودة في أنظمة توصيل قضبان التوصيل التقليدية المعزولة بالهواء، مما يقلل بشكل كبير من انخفاض الجهد في ظل ظروف التشغيل ذات التيار العالي ويعزز الكفاءة الإجمالية لنقل الطاقة.

(ثالثًا) تصميم تبديد الحرارة عالي الكفاءة: ارتفاع أقل في درجة الحرارة، واستقرار أكبر

يتم توصيل الحرارة الناتجة عن الموصلات بسرعة عبر الطبقة العازلة إلى العلبة المعدنية. عند إقرانها بغلاف من سبائك الألومنيوم يتميز بزعانف مدمجة لتبديد الحرارة، تتم زيادة مساحة سطح العلبة بنسبة تزيد عن 30%، مما يؤدي إلى تحسن كبير في كفاءة تبديد الحرارة. تتميز بعض الطرازات ذات السعة الحالية العالية بأخاديد طولية لتبديد الحرارة على السطح الداخلي للمبيت؛ يعمل هذا التصميم على تعزيز التوصيل الحراري، مما يضمن بقاء ارتفاع درجة حرارة أطراف التوصيل عند 60 كلفن وبقاء الغلاف المعدني عند 30 كلفن، وبالتالي الحفاظ على درجات حرارة تشغيل مستقرة ضمن نطاق آمن أثناء التشغيل على المدى الطويل.

(رابعا) الحماية الشاملة لجميع السيناريوهات - آمنة وموثوقة

الحماية الأساسية: يتكون الغلاف من سبائك الألومنيوم والمغنيسيوم أو صفائح الفولاذ المدرفلة على البارد. يتم معالجته عن طريق الأنودة، الرحلان الكهربائي، أو طلاء المسحوق الكهروستاتيكي، فهو يظهر مقاومة ممتازة للتآكل وقوة ميكانيكية. بفضل تصنيف حماية الدخول (IP) الذي يبلغ IP54 أو أعلى، فإنه يوفر حماية فعالة ضد الغبار ورذاذ الماء، مما يجعله مناسبًا للبيئات القياسية مثل أرضيات المصانع العامة وغرف توزيع الطاقة.

الحماية للبيئات الخاصة: تتوفر نماذج مخصصة مقاومة للماء (مغلفة). تتميز هذه الوحدات بتغليف متكامل ومحكم الإغلاق باستخدام راتنجات البوليستر غير المشبعة مع مواد حشو غير عضوية، مما يحقق تصنيف IP من IP67 إلى IP68. إنها قادرة على التشغيل المستقر في الأماكن الخارجية، والبيئات تحت الماء، والأجواء التي تحتوي على غازات مسببة للتآكل، وتتميز بعمر عزل يزيد عن 50 عامًا.

الحماية ضد الحريق: تستخدم النماذج المقاومة للحريق طبقة عازلة مركبة تشتمل على شريط الميكا ومطاط السيليكون الخزفي. الغلاف مطلي بطلاء مقاوم للحريق منتفخ (موسع للحريق) ؛ حتى عند تعرضها لدرجات حرارة قصوى تصل إلى 960 درجة مئوية، يمكن للوحدة الحفاظ على مصدر الطاقة لمدة 1 إلى 3 ساعات، مما يوفر ضمانًا مستمرًا للطاقة لدوائر السلامة من الحرائق. تتوافق هذه المنتجات مع المعايير الوطنية مثل GB/T 9978.1-2008.

(5) التركيب المعياري - توسعة مرنة ومريحة

يتميز النظام بتصميم معياري موحد، ويسمح بالاتصال السريع بالموقع باستخدام مسمار واحد. تم تجهيز كل وصلة بآلية التحكم في عزم الدوران لضمان الحد الأدنى من مقاومة التلامس. تدعم الموصلات تعديل تفاوت المحاذاة بمقدار ±4 مم، مما يعوض بشكل فعال أخطاء التثبيت. يمكن وضع وحدات التوصيل في أي نقطة على طول مسار الحافلة ودعم التوصيل السريع (الإدراج/الإزالة المباشرة) - مع تشغيل الاتصال الأرضي أولاً وفك الارتباط أخيرًا - مُصنفة لما لا يقل عن 200 دورة توصيل. تسمح هذه المرونة للنظام بالتكيف بسهولة مع عمليات إعادة تشكيل خط الإنتاج ومتطلبات توسيع المعدات، وبالتالي تقليل فترات الإنشاء وتكاليف الصيانة.

دليل اختيار المنتج

سيناريوهات التطبيق

(ط) قطاع التصنيع الصناعي

مناسبة لورش الخدمة الشاقة المشاركة في تصنيع السيارات، والمعالجة الميكانيكية، والتجميع الإلكتروني، والمجالات المماثلة، مما يوفر مصدر طاقة أساسي مستقر للآلات كبيرة الحجم وخطوط الإنتاج الآلي. تعمل خصائص المعاوقة المنخفضة على تخفيف انخفاض الجهد الناتج عن تقلبات التيار بشكل فعال، بينما يسهل تصميمه المعياري تعديلات خط الإنتاج المتكررة وتوسيع المعدات، وبالتالي تلبية المتطلبات المرنة للإنتاج الصناعي.

(ثانيا) المباني الشاهقة والمجمعات التجارية

يتم تركيب هذه الأنظمة عموديًا داخل الرافعات الكهربائية، وتعمل كخطوط توزيع الطاقة الأساسية لكل طابق - وهو الحل الذي تتبناه أكثر من 90% من المباني الشاهقة. وفي المجمعات التجارية، فإنها تتيح توزيع الطاقة ذات التيار العالي لمسافات طويلة، مما يلبي متطلبات الأحمال الكهربائية المتنوعة لمختلف الأماكن مثل مراكز التسوق والفنادق ومباني المكاتب؛ علاوة على ذلك، فهي توفر نقاط توصيل مناسبة لتوزيع الطاقة، مما يبسط الصيانة المستقبلية وتعديلات النظام.

(ثالثًا) مراكز البيانات ومرافق الرعاية الصحية

توفر هذه الأنظمة ضمانًا مستمرًا وموثوقًا للطاقة لأحمال المهام الحرجة - مثل خوادم مراكز البيانات والمعدات الطبية - التي تتطلب موثوقية استثنائية. تتميز بعض نماذج المنتجات الذكية بوحدات استشعار مدمجة لدرجة الحرارة والمراقبة الحالية؛ من خلال دعم RS485 أو بروتوكولات النقل اللاسلكي، فإنها تتيح التشغيل والصيانة عن بعد بالإضافة إلى إمكانات التحذير المسبق من الأخطاء، وبالتالي ضمان استمرارية إمداد الطاقة دون انقطاع.

(رابعا) الإعدادات البيئية الخاصة

تعتبر منتجات الراتنج المصبوب المقاومة للماء مناسبة بشكل مثالي للبيئات الرطبة والمسببة للتآكل - مثل أنفاق المرافق تحت الأرض، ومحطات معالجة المياه، والمرافق الساحلية. وعلى العكس من ذلك، تم تصميم المنتجات المقاومة للحريق للاستخدام في دوائر السلامة من الحرائق وأنظمة الطاقة في حالات الطوارئ؛ وفي حالة نشوب حريق، فإنها تحافظ على استمرارية إمداد الطاقة، وبالتالي تكسب وقتًا حرجًا لإجلاء الأفراد وإنقاذ المعدات.

التعليمات

Q1: ما هو طريق ساندويتش الموصل النحاسي؟

ج: إنه نظام توزيع حمل ذو جهد منخفض ومتوسط ​​إلى عالي مع موصلات نحاس T2 كثيفة (≥99.9%) لتيار مستقر، وخسارة منخفضة، وتشغيل موثوق.

س2: ما هي أهم مواصفاته؟

ج: تصنيف 1000 أمبير، مناسب لأنظمة 1000 فولت. النحاس مطلي بالقصدير لمقاومة التلامس المنخفضة ومقاوم للتآكل. حماية IP54+، متوافقة مع GB 7251 وIEC 61439.

س3: أين يتم استخدامه بشكل شائع؟

ج: مثالي للمباني الشاهقة والمنشآت الصناعية والمراكز التجارية ومراكز البيانات وغيرها من تطبيقات توزيع الطاقة ذات الجهد المنخفض.

س4: ما هي المزايا الرئيسية؟

ج: سعة تيار عالية، فقدان منخفض للطاقة، تبديد ممتاز للحرارة، تصميم مدمج، سهل التركيب والتوسع.

س5: هل هي آمنة وموثوقة؟

ج: نعم. يضمن الهيكل الكثيف والنحاس عالي الجودة التشغيل الموثوق، وجميع المنتجات حاصلة على شهادة CCC للسلامة.

س 6: هل يمكنني تخصيص مسار الحافلات؟

ج: تقدم شركة Fenghua Electric حلولاً مرنة للتخطيطات والأطوال والقدرات المختلفة. اتصل بنا للطلبات المخصصة أو الاستشارة.

س7: كيف يمكن مقارنتها بالحافلات أو الكابلات التقليدية؟

ج: إنه يقلل من فقدان الطاقة، ويحسن تبديد الحرارة، ويوفر المساحة، مما يجعله أكثر كفاءة وموثوقية من الكابلات التقليدية.

س8: كيف يمكنني الشراء أو الاستفسار؟

ج: اتصل بشركة Fenghua Electric لطلب عرض أسعار، أو تقديم طلب، أو مناقشة متطلبات المشروع. نحن نقدم الدعم المهني لجميع الاستفسارات.
