عمودي ساندويتش باصواي

تحديد موضع المنتج: حل فعال لنقل الطاقة مصمم خصيصًا لسيناريوهات التوزيع الرأسي للطاقة

يعد Qingdao Fenghua Electric Vertical Sandwich Busway حلاً لتوزيع الطاقة ذات التيار العالي تم تصميمه بدقة لسيناريوهات مثل أعمدة توزيع الطاقة في المباني الشاهقة ونقل الطاقة العمودي في المنشآت الصناعية. من خلال دمج هيكل التراص المدمج "الساندويتش" مع تصميم مُحسّن للتركيب الرأسي، يحقق المنتج اختراقات متعددة في استخدام المساحة، وكفاءة نقل الطاقة، والسلامة، والاستقرار، مما يثبت نفسه كخيار رئيسي لتوزيع الطاقة العمودي في البيئات المعمارية والصناعية الحديثة.

المعلمات التقنية

التقنيات الأساسية: اختراقات الأداء في البيئات الرأسية

1. هيكل التراص "الساندويتش" المخصص: تصميم مدمج يتكيف مع المساحات الرأسية

يستخدم المنتج هيكل "ساندويتش" يتميز بالتراص الضيق والخالي من الفجوات للموصلات ثلاثية الطور. يتم عزل الموصلات مباشرة عن بعضها البعض باستخدام مواد عازلة عالية الأداء، وبالتالي القضاء تمامًا على فجوات الهواء بين المراحل. تم تحسين ترتيب الموصلات وهيكل العلبة خصيصًا لسيناريوهات التثبيت العمودي، لتقليل الحجم الإجمالي بنسبة تزيد عن 30% مقارنة بأنظمة الحافلات التقليدية. يتيح هذا التصميم توافقًا مثاليًا داخل المساحات الضيقة لأعمدة توزيع الطاقة، مما يتيح أقصى قدرة على حمل التيار ضمن قنوات رأسية محدودة^.

2. الموصلات النحاسية عالية النقاء: ضمان الكفاءة في نقل الطاقة العمودي

يتم اختيار النحاس الإلكتروليتي من الدرجة T2 بنقاء ≥99.95% كمادة موصلة. عند 20 درجة مئوية، تكون مقاومتها منخفضة تصل إلى 0.01777 Ω·mm²/m، وتتجاوز موصليتها 98%. في سيناريوهات نقل الطاقة العمودية، تعمل خاصية المقاومة المنخفضة هذه على تقليل انخفاض الجهد بشكل فعال عبر مسافات طويلة، مما يضمن استقرار جهد الإمداد عبر كل طابق من المبنى الشاهق. يمكن معالجة أسطح الموصلات بشكل اختياري باستخدام طلاء القصدير أو الفضة لتعزيز مقاومة التآكل، مما يضمن الحفاظ على مقاومة التلامس المنخفضة على المدى الطويل - حتى داخل بيئات عمود توزيع الطاقة الرطبة - وبالتالي القضاء على مخاطر السخونة الزائدة المحتملة.

3. نظام تبديد الحرارة العمودي المتكامل: حل تحدي ارتفاع درجة الحرارة لمسافات طويلة

لمعالجة مشكلة الحرارة التي تميل إلى التراكم للأعلى أثناء التثبيت الرأسي، يستخدم النظام مسارًا رأسيًا لتبديد الحرارة ثلاثي المراحل: "الموصل - الطبقة العازلة - الغلاف المعدني". تم تصنيع العلبة من سبائك الألومنيوم والمغنيسيوم المبثوق، وتتميز بزعانف طولية مدمجة لتبديد الحرارة على سطحها. بالمقارنة مع العبوات الفولاذية القياسية، فإن هذا التصميم يزيد من مساحة سطح تبديد الحرارة بنسبة 35% ويعزز كفاءة التوصيل الحراري خمسة أضعاف. عند درجة حرارة محيطة تبلغ 40 درجة مئوية، يظل ارتفاع درجة حرارة أطراف التوصيل أقل من أو يساوي 60 ألفًا، في حين يظل ارتفاع درجة حرارة الغلاف المعدني أقل من أو يساوي 30 ألفًا - وهي أرقام أقل بكثير من معايير الصناعة - مما يضمن التشغيل المستقر أثناء نقل الطاقة العمودي لمسافات طويلة.

4. تصميم السلامة ضد "تأثير المدخنة": إنشاء حاجز حريق عمودي قوي

هيكل "الساندويتش" الخالي من الفجوات يزيل تمامًا قنوات الهواء المستمرة؛ في حالة نشوب حريق، يتم منع تدفق الهواء الساخن من الانتشار بسرعة لأعلى عبر نظام الحافلات. يؤدي هذا إلى القضاء بشكل فعال على "تأثير المدخنة" من مصدره وقد اجتاز بنجاح الاختبارات التي تجريها وكالات السلامة الوطنية من الحرائق. علاوة على ذلك، يتوفر خيار مقاوم للحريق؛ باستخدام طبقة عازلة مركبة من شريط الميكا ومطاط السيليكون الخزفي، يمكن لهذا الإصدار الحفاظ على مصدر الطاقة لأكثر من 180 دقيقة في درجات حرارة قصوى تصل إلى 960 درجة مئوية، وبالتالي تلبية المتطلبات الصارمة لدوائر السلامة من الحرائق في المباني الشاهقة.

ميزات حصرية للتثبيت العمودي

1. نظام الاتصال العمودي المعياري

يتميز النظام بوحدات قياسية مسبقة الصنع في المصنع، ويستخدم مسامير مزدوجة يتم التحكم في عزم الدوران ونوابض قرصية للتوصيلات في الموقع. يسمح هذا التصميم بتعديل نسبة تحمل التثبيت بمقدار ±4 مم، مما يستوعب بشكل فعال انحرافات الدقة المتأصلة في التركيبات الرأسية. وقت التثبيت لكل قطعة هو أقل من أو يساوي 10 دقائق؛ بالمقارنة مع أسلاك الكابلات التقليدية، تم تحسين كفاءة البناء بنسبة تزيد عن 60%.

2. تصميم المكونات الإضافية ذو الطبقات: يلبي احتياجات الطاقة الخاصة بالأرضية بمرونة

يمكن فتح منافذ التوصيل في أي موضع رأسي على طول خطوط التوصيل. تدعم وحدات الغلق التوصيل السريع (الإدخال والإزالة في ظل الظروف الحية)، مما يضمن تسلسل اتصال "الأرضي أولاً، والأرضي الأخير" للتخلص تمامًا من مخاطر الانحناء الكهربائي. يمكن لكل طابق تكوين وحدات التوصيل بمرونة بناءً على متطلبات الطاقة المحددة دون الحاجة إلى إعادة توصيل أجزاء قضبان التوصيل بالكامل - مما يستوعب بشكل مثالي تعديلات تخطيط الأرضية واحتياجات توسيع السعة النموذجية للمباني الشاهقة.

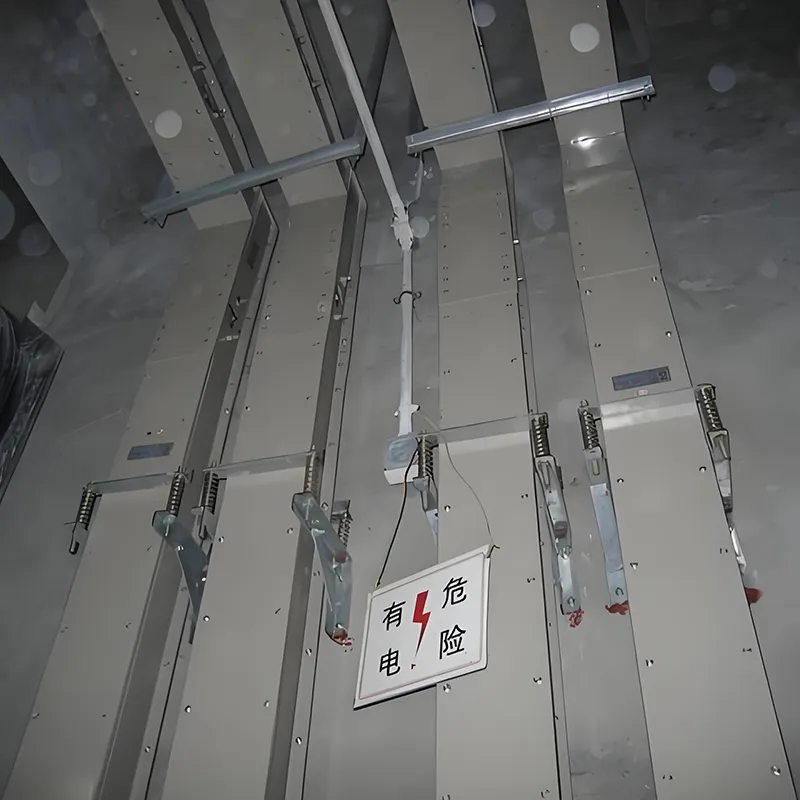

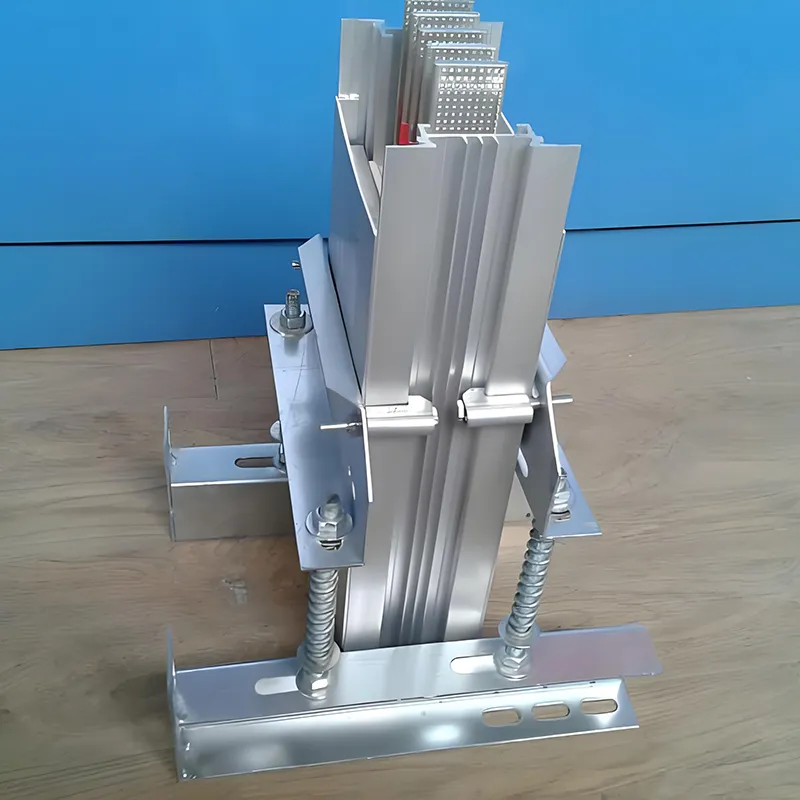

3. مكافحة السقوط والتعزيز الزلزالي

تم تصميم النظام خصيصًا لسيناريوهات التثبيت الرأسي، وهو مزود بأقواس مخصصة مضادة للسقوط ومكونات تقوية زلزالية قادرة على تحمل تأثيرات الزلازل بقوة 8 درجات، وبالتالي ضمان الاستقرار الهيكلي لخطوط التوصيل في ظل ظروف التشغيل القاسية. يمكن تعديل المسافة بين الأقواس بمرونة وفقًا لمتطلبات ارتفاع الأرضية: ≥3m للمقاطع المستقيمة و .51.5m لمقاطع الزاوية.

سيناريوهات التطبيق

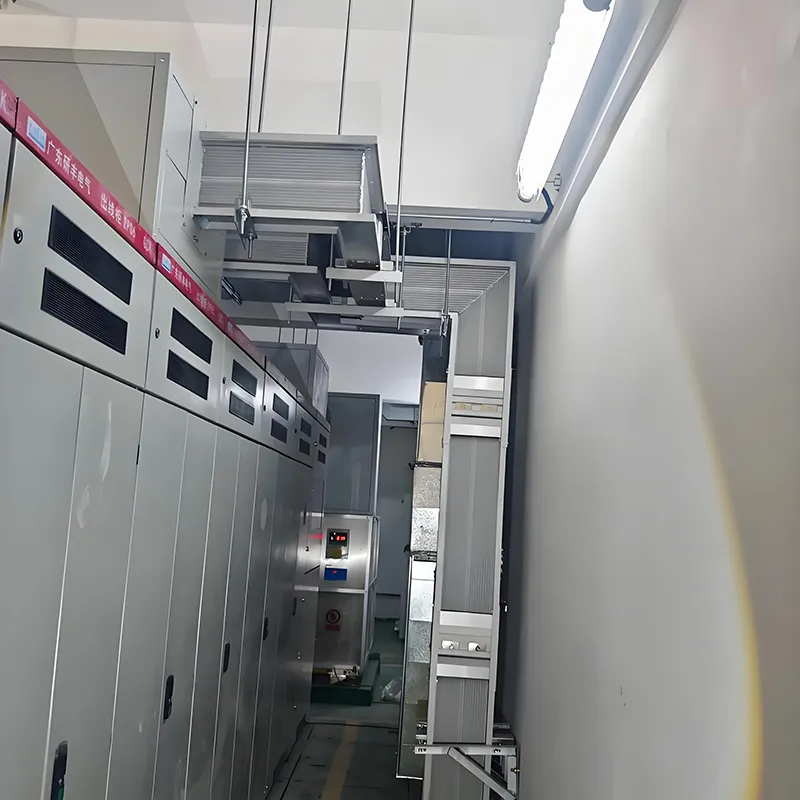

1. أعمدة توزيع الطاقة في المباني الشاهقة

يتم توجيه النظام عموديًا داخل أعمدة توزيع الطاقة، ويعمل كبديل للكابلات التقليدية. وبنفس السعة الحالية، فإنها تشغل فقط ثلث المساحة التي تتطلبها الكابلات، مما يحل بشكل فعال المشكلة الحرجة المتمثلة في المساحة المحدودة داخل أعمدة توزيع الطاقة الشاهقة. ويزيل هيكلها المغلق بالكامل المخاطر مثل غزو القوارض ومخاطر الحرائق، وبالتالي تعزيز السلامة العامة لنظام توزيع الطاقة في المبنى.

2. نقل الطاقة العمودي في المنشآت الصناعية

يوفر إمدادات الطاقة العمودية العمودية للمعدات واسعة النطاق وخطوط الإنتاج الآلية داخل المنشآت الصناعية متعددة الطوابق. تعتبر كثافة حمل التيار العالية مناسبة بشكل مثالي لتخطيطات المعدات المركزة، في حين أن قابلية التوسعة المعيارية تدعم التعديلات المرنة على خطوط الإنتاج.

3. البيئات العمودية المتخصصة

تعد منتجات الراتنج المصبوب المقاومة للماء مناسبة لنقل الطاقة العمودية في البيئات الرطبة والمسببة للتآكل - مثل أنفاق المرافق تحت الأرض وأنظمة النقل بالسكك الحديدية. تنطبق المنتجات المقاومة للحريق على سيناريوهات توزيع الطاقة الرأسية ذات المتطلبات الصارمة للسلامة من الحرائق، مثل تلك الموجودة في صناعات البتروكيماويات والطاقة النووية.

قيمة العميل

تقع شركة Qingdao Fenghua Electric Appliance Manufacturing Co., Ltd. في مدينة Qingdao الساحلية الجميلة، داخل منطقة الساحل الغربي الجديدة. تأسست الشركة في عام 2005، وهي شركة تصنيع رائدة متخصصة في المنتجات الكهربائية، بما في ذلك حوامل الكابلات، وأنظمة توصيل قضبان التوصيل، وخزائن توزيع الطاقة. تعمل شركتنا التابعة، Qingdao Fenghua Electric Co., Ltd.، في دور مكمل لشركتنا الأم، حيث تقوم بشكل جماعي بإنشاء مصفوفة منتجات شاملة تغطي نطاقًا كاملاً من معدات توزيع الطاقة. وفي السنوات الأخيرة، حافظت الشركة على التزامها الثابت بالابتكار، وحققت نتائج ملحوظة في مجال الحفاظ على الطاقة وخفض الاستهلاك. لقد اكتسبت العديد من منتجاتنا - مثل حوامل الكابلات ذاتية القفل والقنوات الناقلة المركبة من النحاس والألمنيوم - اعترافًا بالسوق نظرًا لقيمتها المضافة العالية ومحتواها التكنولوجي المتقدم. علاوة على ذلك، فإننا نمتلك تقارير اختبار شاملة وشهادات اعتماد إلزامية تغطي نطاقًا واسعًا من مواصفات قنوات النقل، مما يمكننا من تلبية الاحتياجات المتنوعة والمتعددة الأوجه لعملائنا بشكل كامل.

باختيارك للحافلات العمودية الخاصة بشركة Qingdao Fenghua Electric، فإنك تستفيد مما يلي:

• تحسين المساحة: تمت زيادة استخدام المساحة الرأسية ثلاث مرات، مما يجعلها مناسبة تمامًا للبيئات المحصورة النموذجية لأعمدة توزيع الطاقة.

• كفاءة استخدام الطاقة: تتميز بموصلات نحاسية منخفضة المقاومة وتصميم هيكلي منخفض التفاعل، مما يقلل من خسائر توزيع الطاقة بنسبة 10% إلى 20% سنويًا.

• السلامة والموثوقية: من خلال دمج تصميم مضاد "لتأثير المدخنة" إلى جانب طبقات متعددة من الحماية، فإنه ينشئ حاجزًا رأسيًا قويًا ضد الحرائق.

• قابلية التكيف المرنة: بفضل الواجهة الإضافية ذات الطبقات وإمكانات التثبيت المعيارية، فإنه يستوعب تعديلات تخطيط الأرضية المستقبلية ومتطلبات توسيع المعدات.

• ضمان العلامة التجارية: بدعم من 18 عامًا من الخبرة المتخصصة في التصنيع من شركة Qingdao Fenghua، فإننا نقدم خدمات شاملة لما بعد البيع والدعم الفني.

التعليمات

1. ما هو طريق شطيرة العمودي؟

إن طريق الحافلات العمودي عبارة عن نظام توزيع مدمج عالي التيار مع موصلات نحاسية مكدسة، مصمم لنقل الطاقة العمودية بشكل آمن وفعال في المباني الشاهقة والورش الصناعية.

2.ما هي معدلات التيار والجهد؟

تم تصنيف خطوط الحافلات العمودية Fenghua Electric من 250 أمبير إلى 6300 أمبير و690 فولت تيار متردد، وهي مناسبة لمختلف تطبيقات التوزيع ذات الجهد المنخفض والتيار العالي.

3. ما هي المواد المستخدمة للموصلات؟

يتم استخدام النحاس الكهربائي T2 عالي النقاء، مما يضمن فقدان منخفض، موصلية عالية، وموثوقية طويلة المدى.

4. ما هي مستويات الحماية المتوفرة؟

تتراوح الحماية من IP54 إلى IP68، اعتمادًا على الطراز، مما يجعلها مناسبة للبيئات الداخلية والخارجية والقاسية.

5. هل يمكن استخدام طريق الحافلات في المناطق المعرضة للحريق؟

نعم، يتميز الطراز المقاوم للحريق بعزل يصل إلى 180 درجة مئوية وقدرة على تحمل ماس كهربائي مصمم للتشغيل الآمن في ظل ظروف الحريق.

6. ما هو الارتفاع الذي يمكن تثبيته عموديًا؟

يمكن أن يصل التثبيت الرأسي إلى 200 متر، اعتمادًا على نوع مسار الحافلات ومتطلبات الحمولة.

7. هل التثبيت سهل؟

نعم، يسمح التصميم المعياري والهيكل المدمج بالتركيب السريع والمريح، مما يقلل من العمالة ووقت المشروع.

8. أين يتم استخدامه بشكل شائع؟

مثالية لأعمدة المباني الشاهقة، وورش العمل الصناعية، والمصانع، ومراكز البيانات، وغيرها من سيناريوهات التوزيع الرأسية ذات التيار العالي.
